太陽能電池絲網印刷整線設備
該整線設備主要應用于光伏產業鏈的中游——電池片生產環節，包括核心設備全自動太陽能電池絲網印刷機和自動上片機、紅外線干燥爐、自動緩存機、燒結爐、太陽能模擬器、AOI視覺檢測設備、檢測機、分選機、EL測試機等生產線配套設備。
通過自主研發創新，邁為實現了高精度柵線印刷定位、高產能雙頭雙軌技術、絲網角度調整技術等六大關鍵技術突破，成功研制了單頭單軌、雙頭雙軌太陽能電池絲網印刷生產線兩種機型。公司的最新一代雙頭雙軌太陽能電池生產線，印刷產能可達9,600片/小時，碎片率可小于0.2%，印刷精度可達±6微米，顯著提升了產品的產能及良率。
通過自主研發創新，邁為實現了高精度柵線印刷定位、高產能雙頭雙軌技術、絲網角度調整技術等六大關鍵技術突破，成功研制了單頭單軌、雙頭雙軌太陽能電池絲網印刷生產線兩種機型。公司的最新一代雙頭雙軌太陽能電池生產線，印刷產能可達9,600片/小時，碎片率可小于0.2%，印刷精度可達±6微米，顯著提升了產品的產能及良率。
核心技術
-
新型圖像算法及
高速高精軟件控制技術自主研發了7相機坐標系構建算法及標定方法和8電機同步高速控制方案及相應軟件，大幅提高了印刷效率和印刷精度。 -
高精度柵線印刷定位及
二次印刷技術開創性地采用 5 個攝像頭對電池片高精度定位的方法，使得第二次印刷的柵線準確定位在第一次印刷的柵線上面，提高了印刷精度。 -
高產能雙頭
雙軌技術采用雙印刷頭雙傳輸軌道，減小了生產車間空間的限制，并通過機架和部分電氣件的共用，降低了成本，從而提高了印刷效率。 -
絲網角度
調整技術采用弧形導軌固定基座的創新方法，實現了絲網角度調整精度的提升和無間隙傳送，提高了印刷精度。 -
卷紙柔性
傳輸技術采用卷紙作為運輸材料取代鋁合金材料，傳輸速度更快，更穩定，同時傳送帶與硅片接觸更柔性，碎片率更低，提高了印刷效率。 -
第三代高速恒壓力
印刷技術公司研制了電機運動特性與氣缸壓力特性相結合的雙模式裝置，實現了高速刮刀升降和恒壓力印刷，提高了印刷質量和效率，減少了碎片率。
設備展示
-

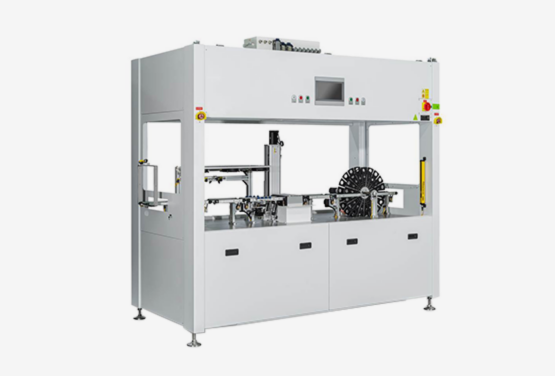

上料機 -

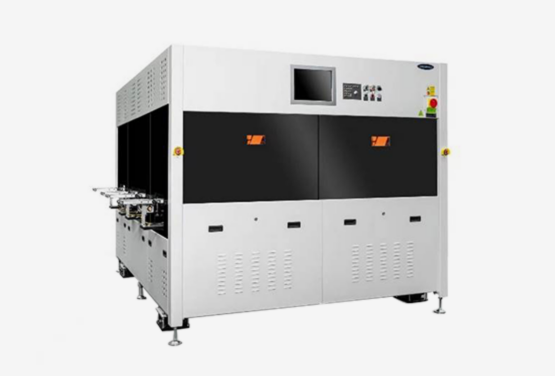

PERC 激光設備 -

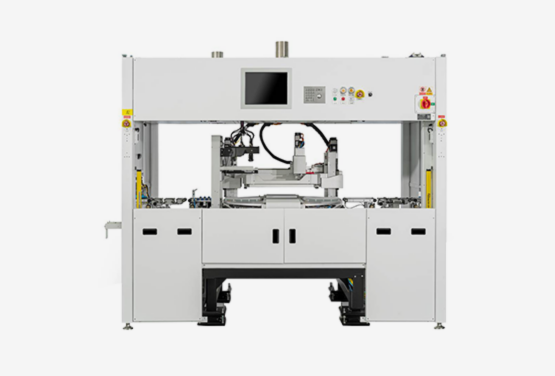

絲網印刷機 -

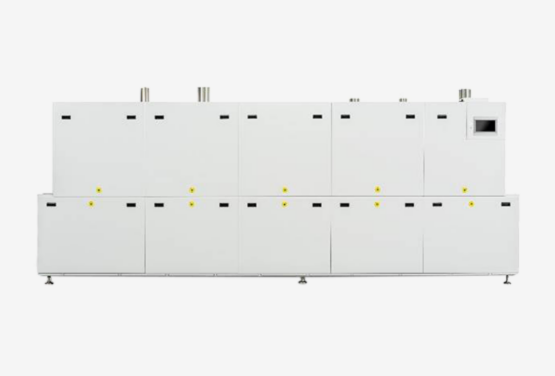

紅外線干燥爐 Dryer -

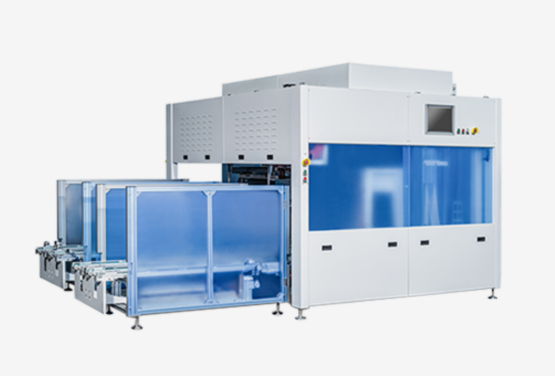

緩存翻轉機 -

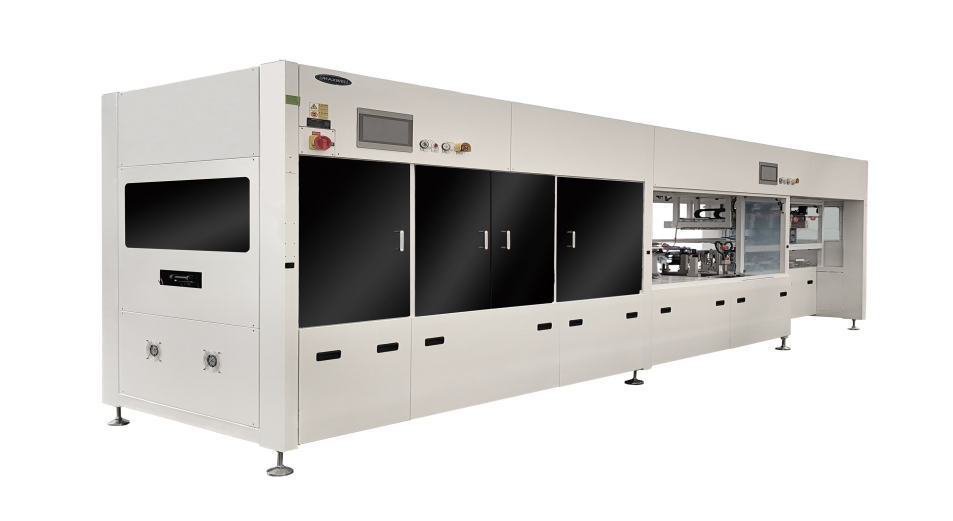

爐后一體機（含上下料、正背檢、測試） -

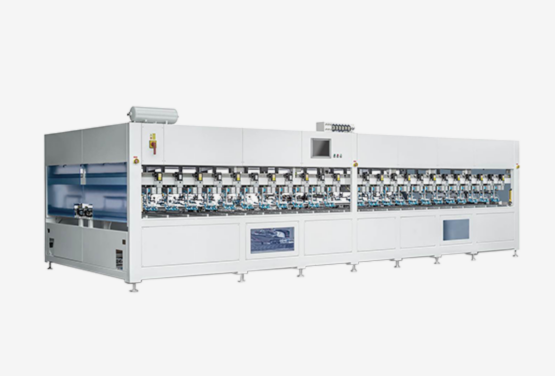

分選機
