GW級雙面微晶異質結高效電池制造整體解決方案
憑借持續不斷的自主研發，邁為股份率先實現了異質結電池整線裝備的國產化。最新一代整體解決方案單線年產能達1.2GW，完整覆蓋了異質結電池生產的四道工序，通過大片化、薄片化、半片化制程， 結合創新PECVD雙面微晶工藝路線，集成整線MES智能片級追蹤系統，提升太陽能電池的轉換效率、 良率、產能，同時降低生產成本。
雙面微晶技術的應用可以讓電池片透光性更好、導電性更佳，有效提升異質結電池的光電轉換效率。
雙面微晶技術的應用可以讓電池片透光性更好、導電性更佳，有效提升異質結電池的光電轉換效率。

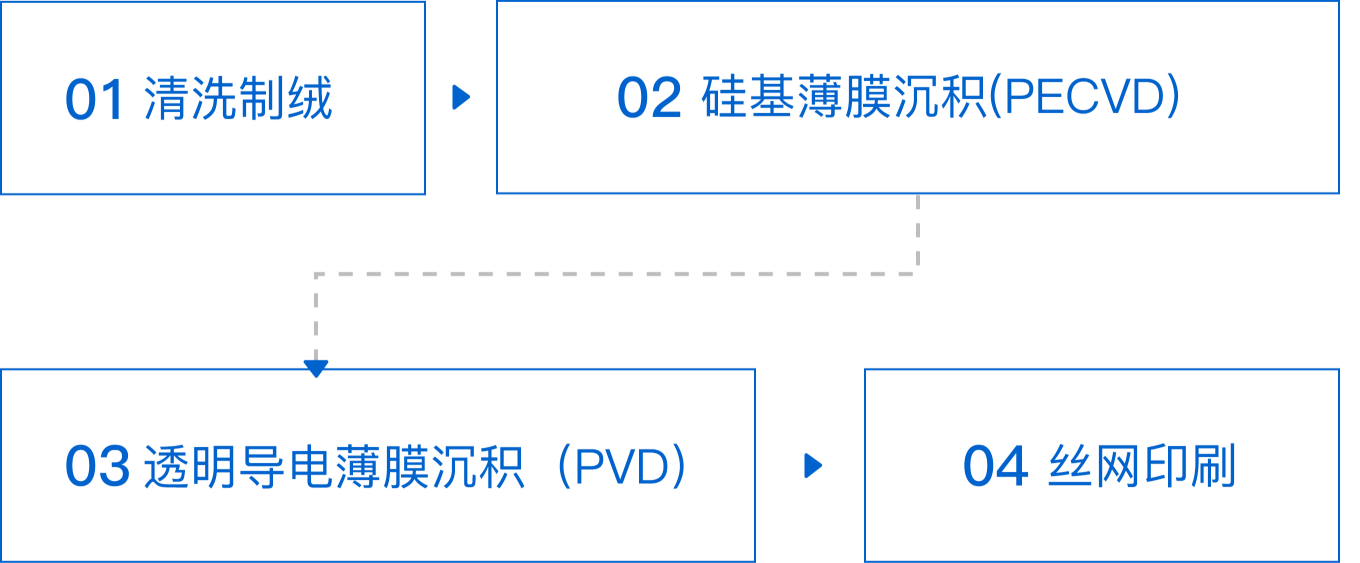

工序流程
-
01制絨清洗
-
02硅基薄膜沉積(PECVD)
-
03透明導電薄膜沉積（PVD）
-
04絲網印刷
方案優勢
-
制絨清洗設備可兼容多種工藝路線， 可集成背拋工藝+ACP， 高效添加劑， 先進節水方案進一步降低水耗
-
PECVD設備全自動完成雙面鍍膜、 在線準動態鍍膜， RPS自清洗，產能高， 無需行車
-
PVD設備連續完成正背面TCO鍍膜， 產能高，12個工藝單元(PU), 兼容低銦疊層需求， 無需行車，靶材利用率高達80%
-
絲網印刷設備平鋪式固化，集成光注入；高精度高準確度高速度絲網印刷 ；大幅提升電池片產能及良率
-
自動化硅片接觸最少，環境控制， 集成在線檢測
-
強大的MES中控系統可進行數據采集、產線監測、 產線管控、統計分析，實現量產片級跟蹤，追溯每片電池的生產過程
工序一：制絨清洗
+

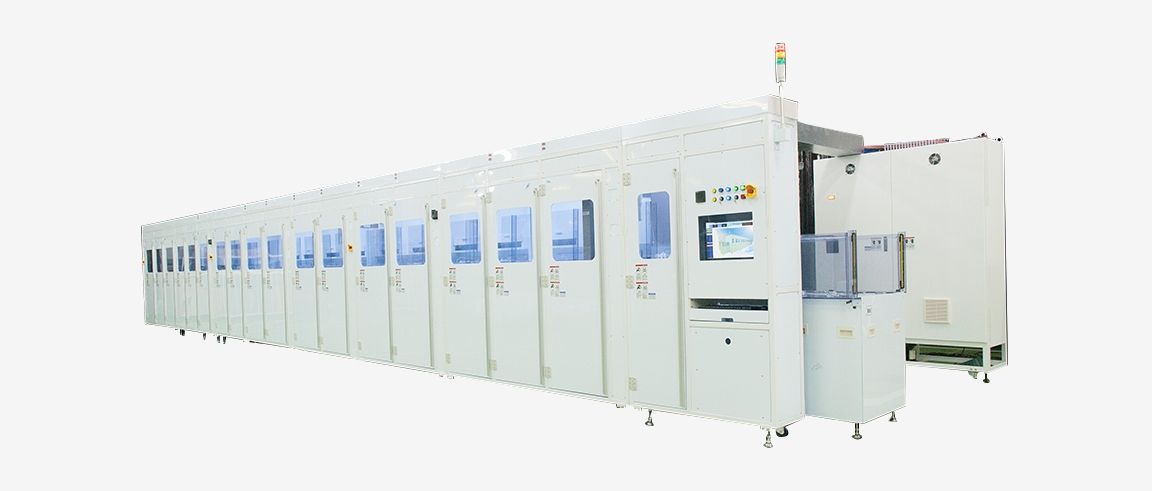

制絨清洗設備 HJ-TEX-182/210
該套設備用酸堿藥液將硅片表面刻蝕成金字塔紋理結構，再進行清洗、烘干。制絨清洗可去除切割損傷層、去除污染、形成起伏不平的絨面、增加光的吸收。

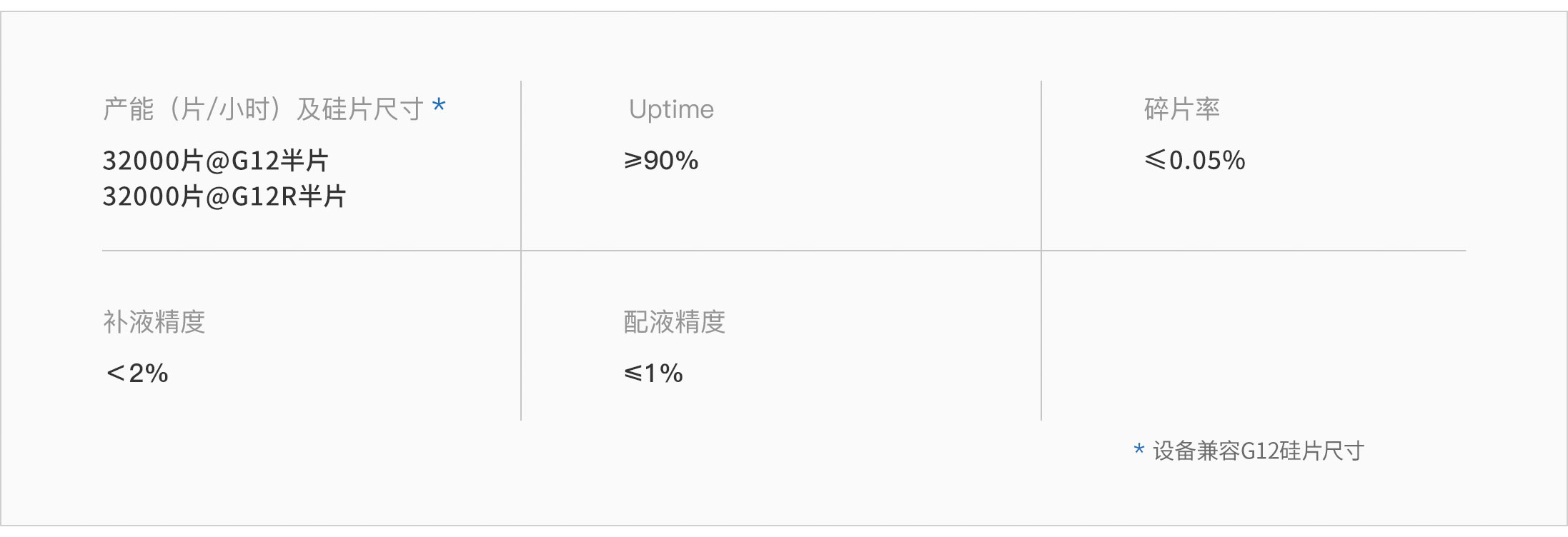

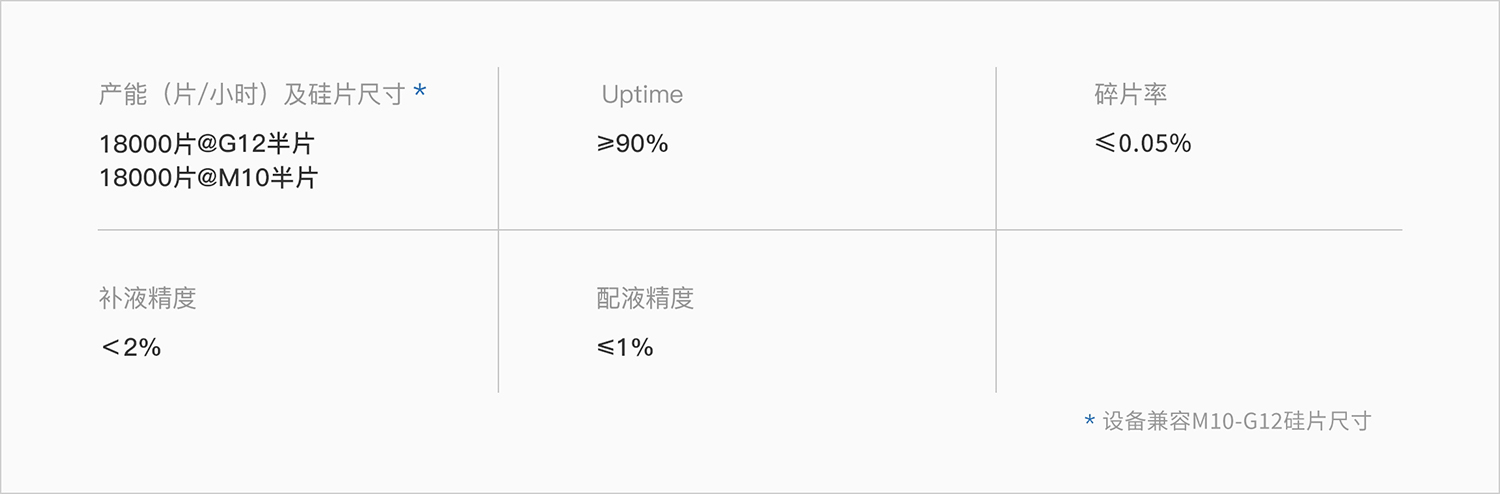

設備參數
設備優勢
-
兼容大尺寸硅片、薄片、半片，產能大且充分客制化
-
工藝可控度高（定排定補）
-
機臺內環境控制嚴格
（酸堿隔離、FFU、除靜電等) -
數據采集完整
（lot log、ID追蹤、記錄曲線等）

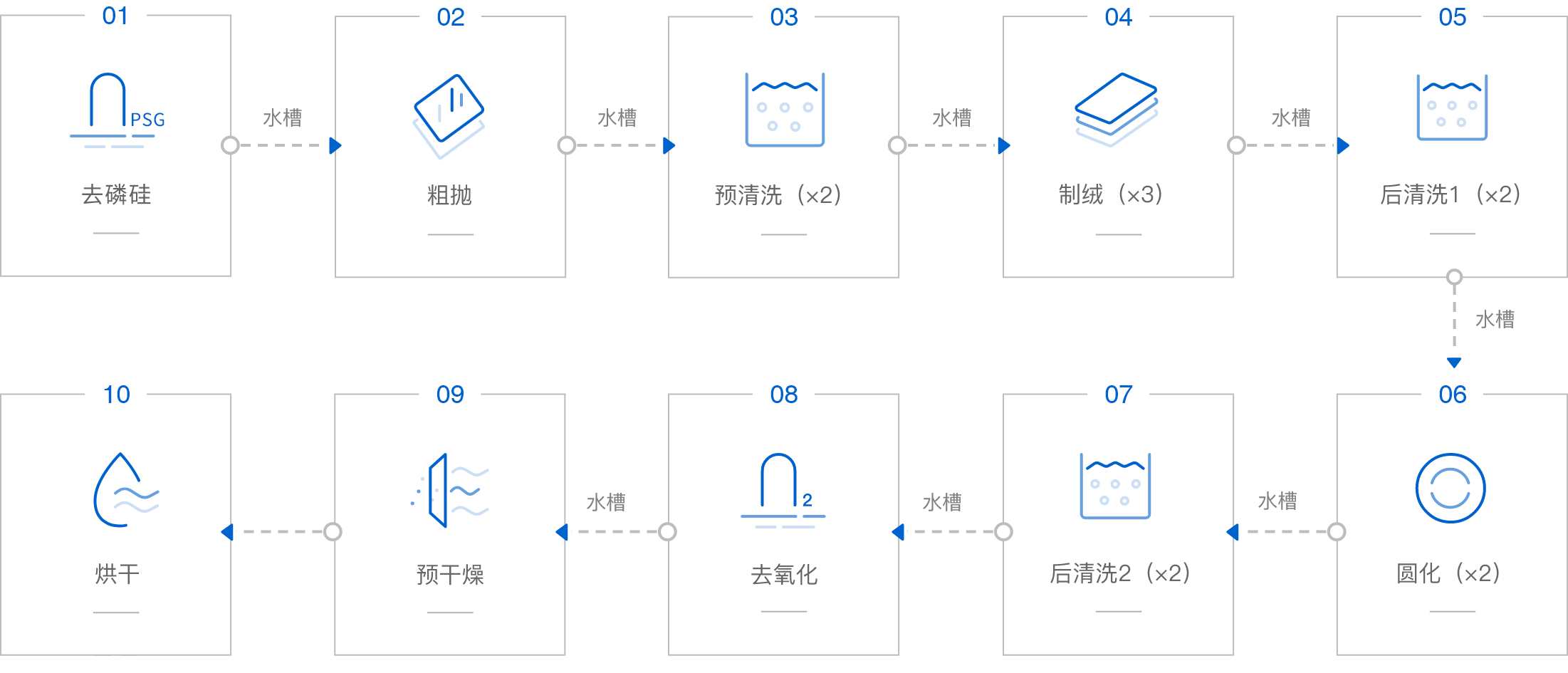

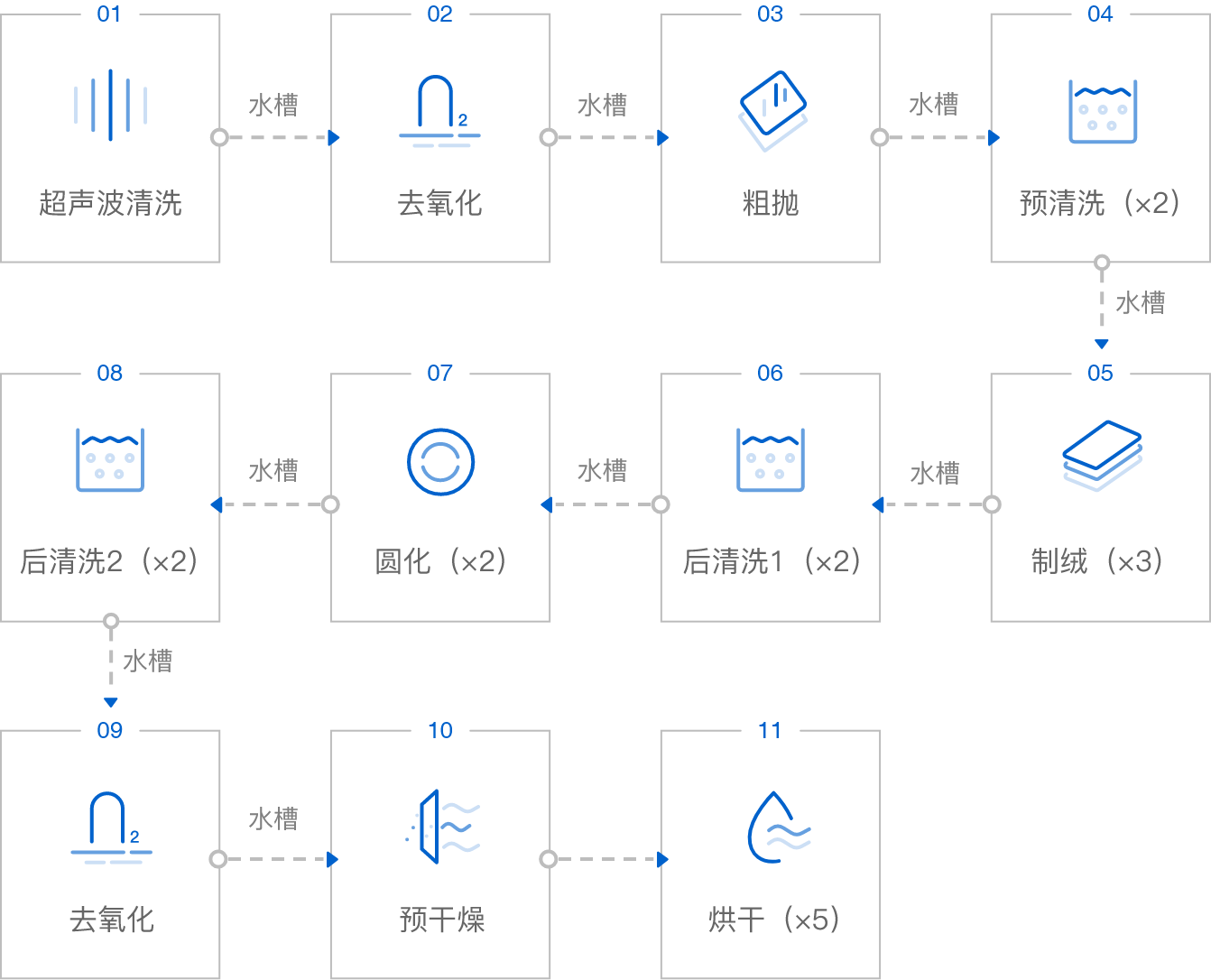

工藝流程
補充說明

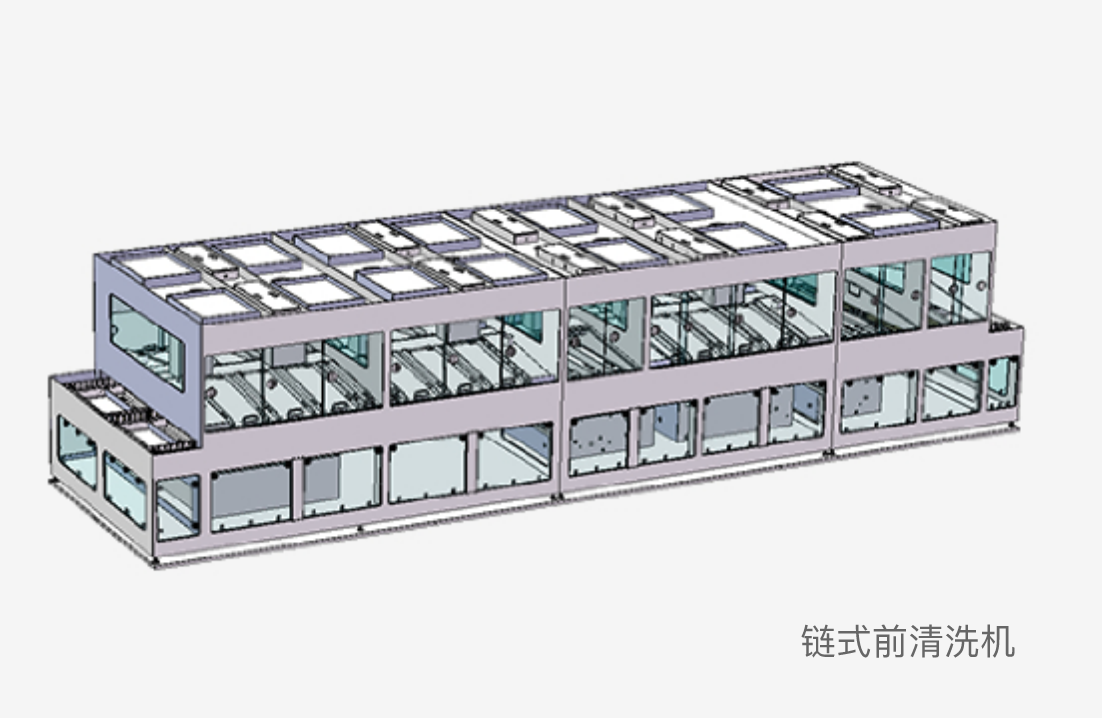

可提供配套槽式清洗設備、鏈式清洗設備、返工清洗設備。
工序二：硅基薄膜沉積（PECVD）
+

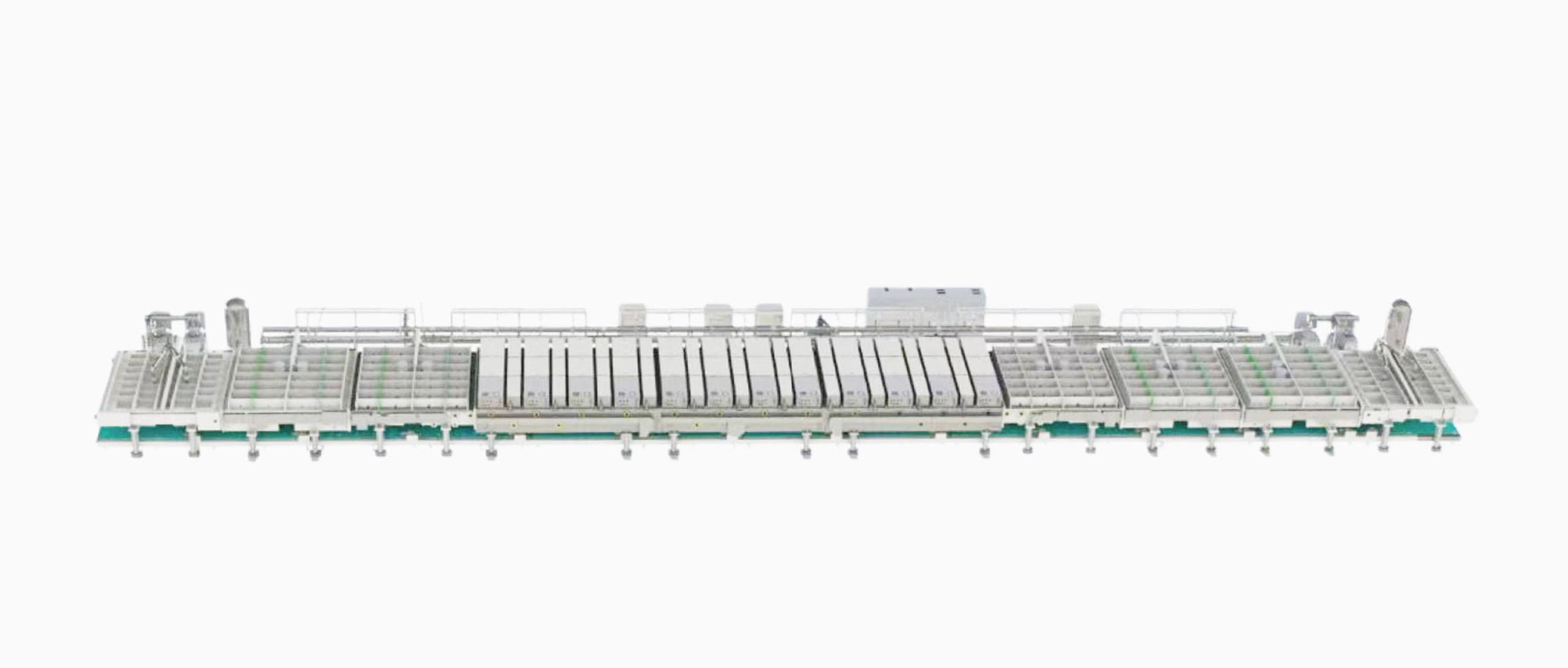

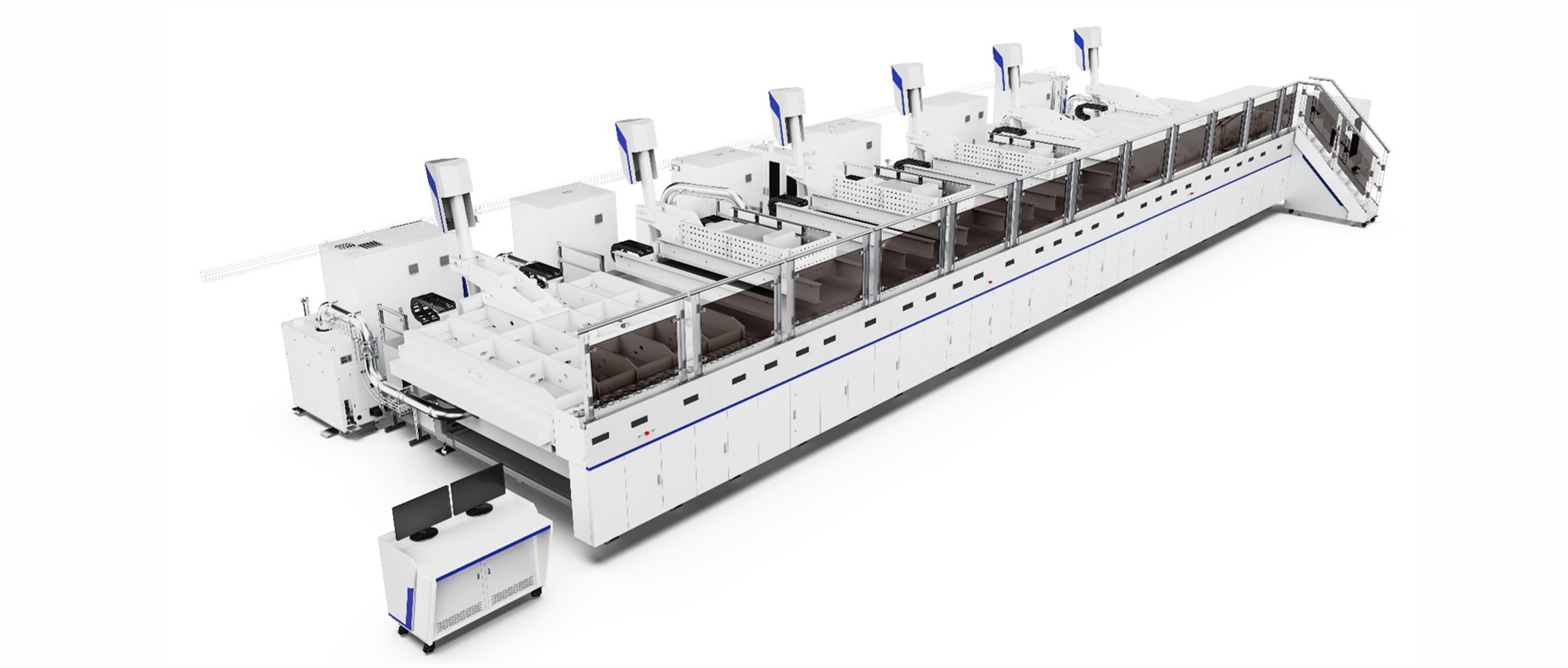

PECVD鍍膜設備 Maxwell MV-LH07K
一套在線多腔體準動態PECVD設備，在單晶硅片正背面沉積本征非晶硅和摻雜納米硅薄膜層。

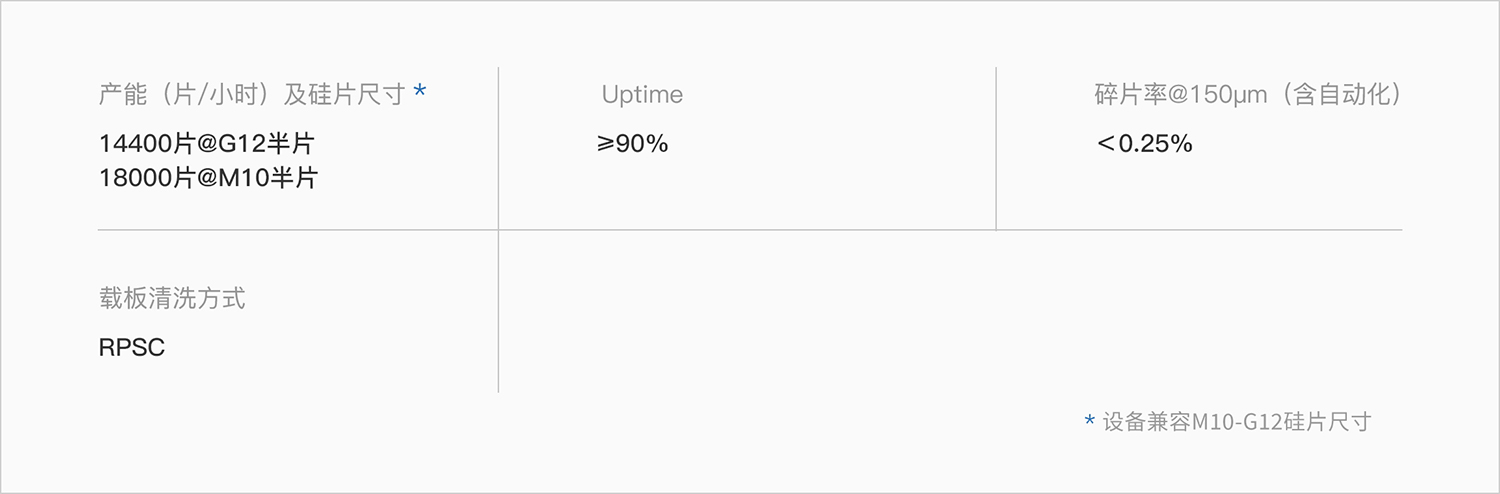

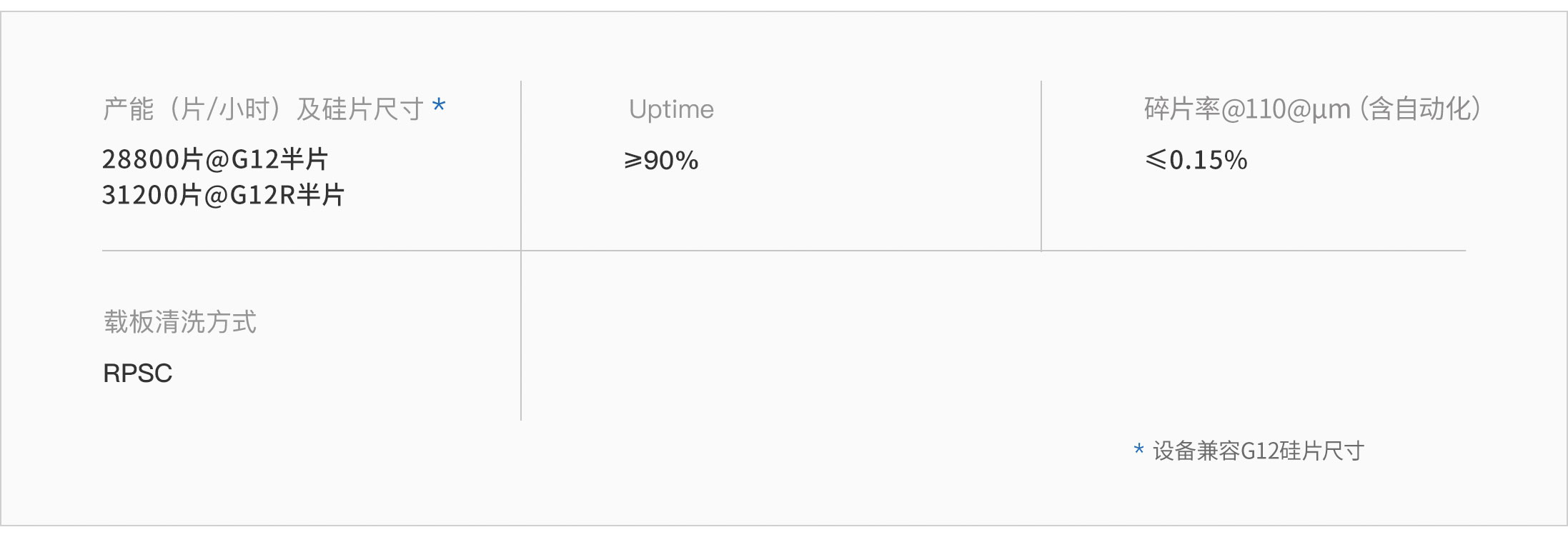

設備參數
設備優勢
-
Inline多腔體準動態PECVD鍍膜技術
-
分層高品質非晶硅鈍化鍍膜技術
-
PECVD采用獨特曲面showerhead放電陰極設計結構
-
大尺寸、輕載荷、低熱膨脹系數、高平面度的復合載板設計
-
Inline耐腐蝕磁流體真空傳送大尺寸載板
-
RF快速啟輝設置及輝光實時監控

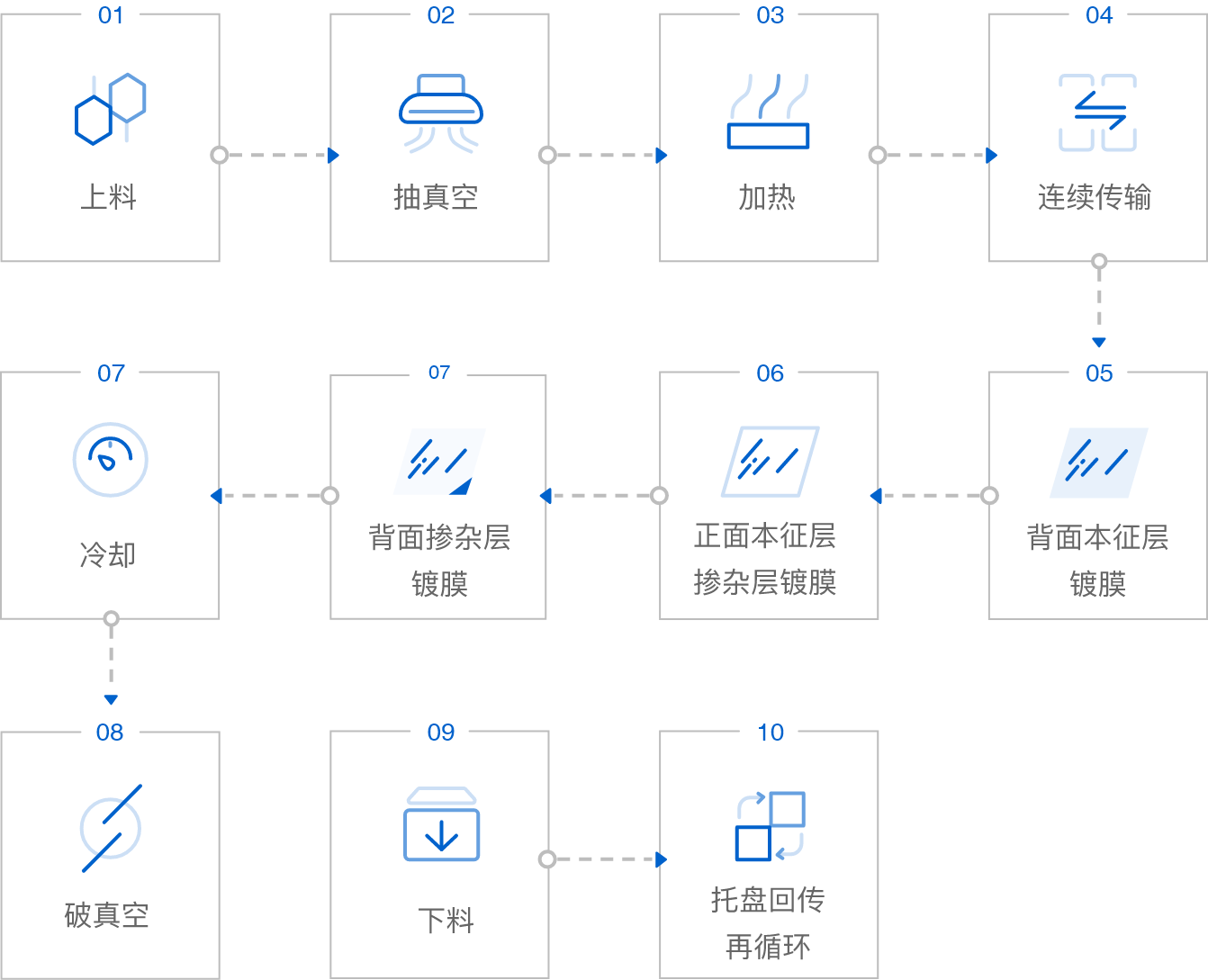

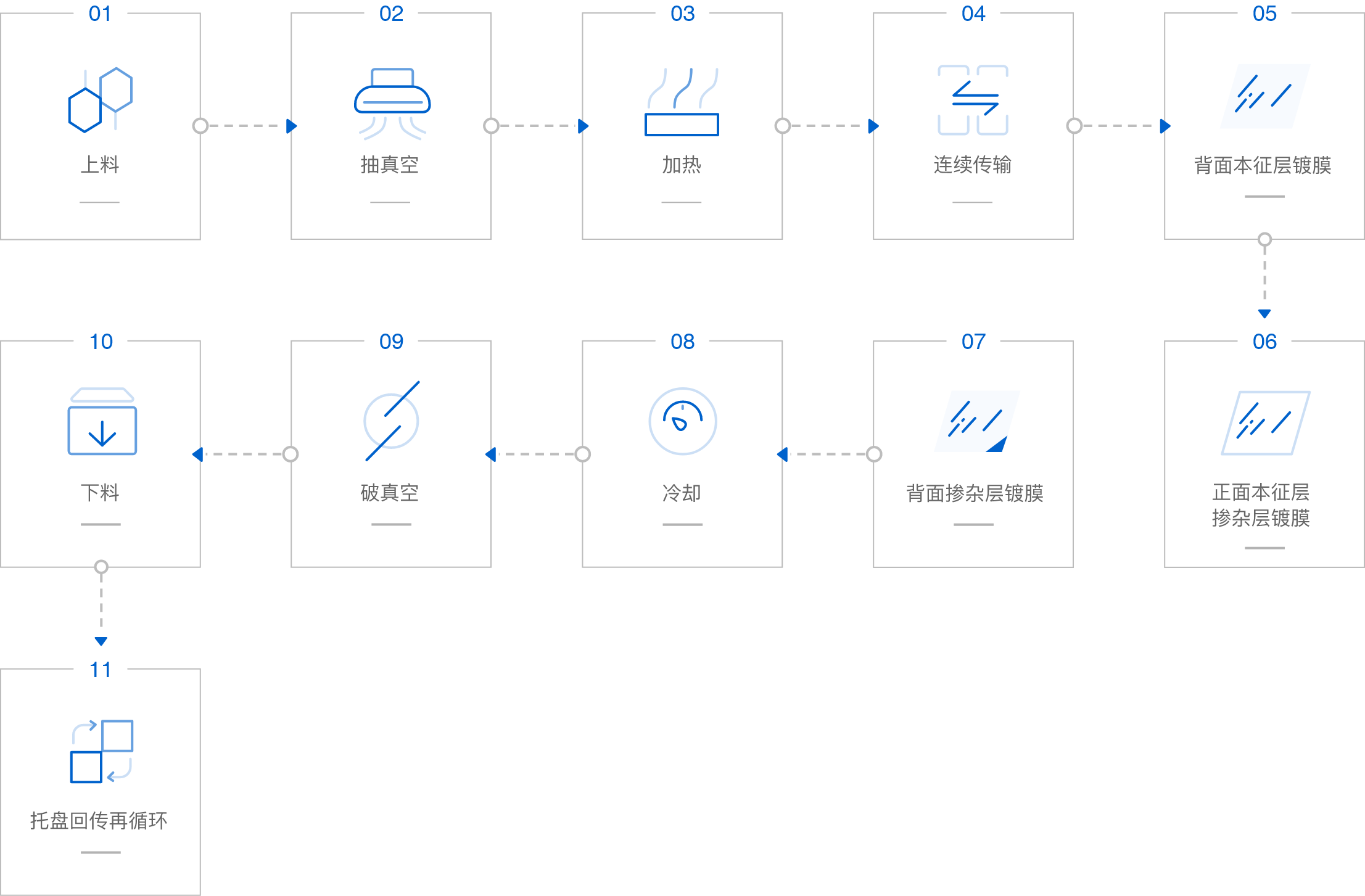

工藝流程
工序三：透明導電薄膜沉積（PVD）
+

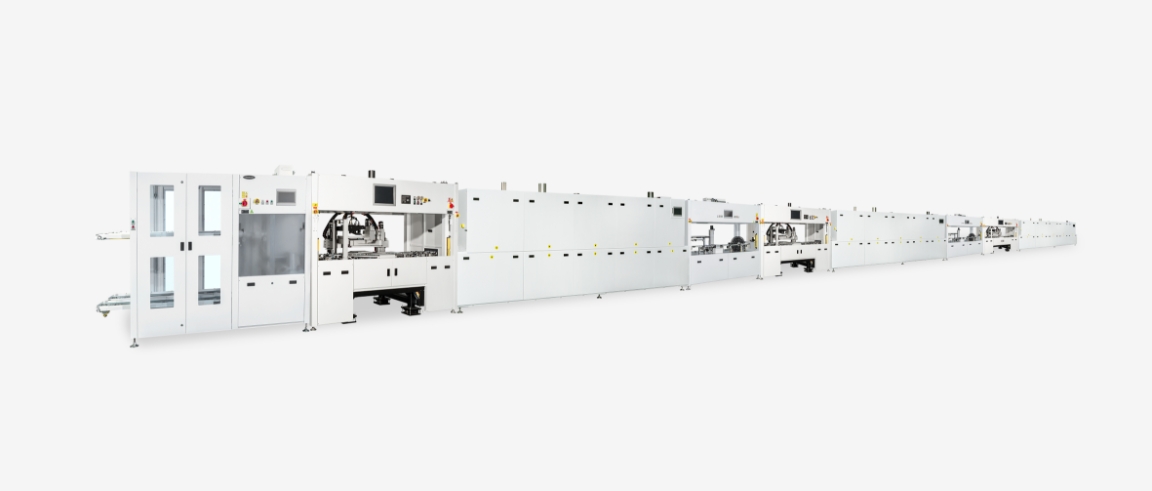

PVD鍍膜設備 MW-PVDP7A
一套臥式在線磁控濺射連續鍍膜設備，通過靶材濺射與沉積來制備透明導電薄膜，可同時進行雙面鍍膜。

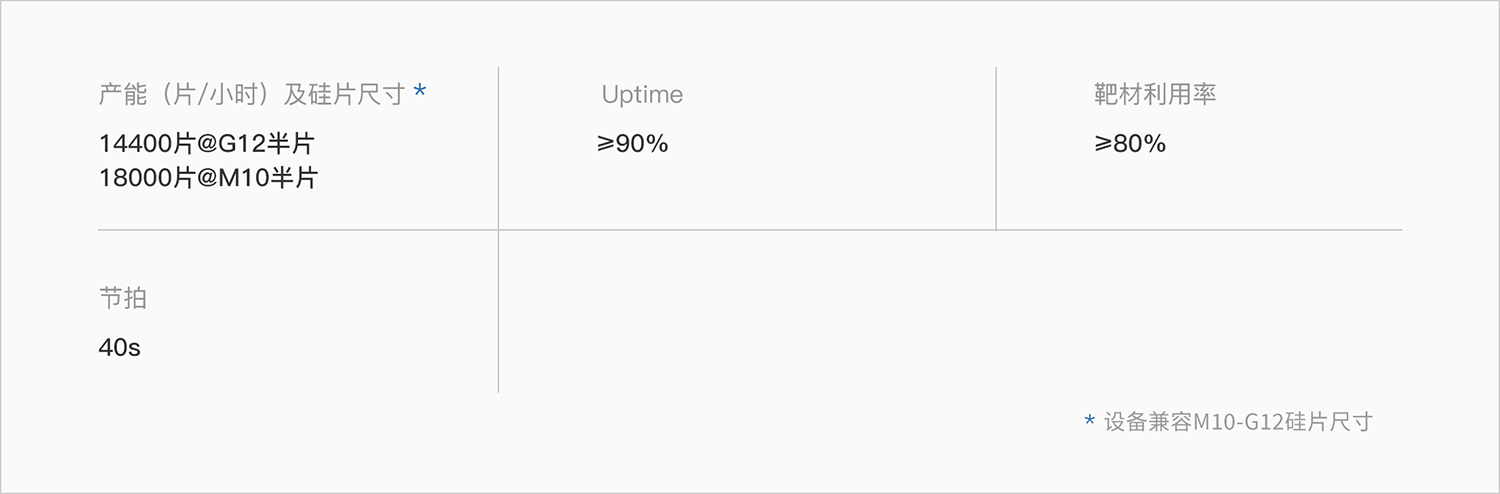

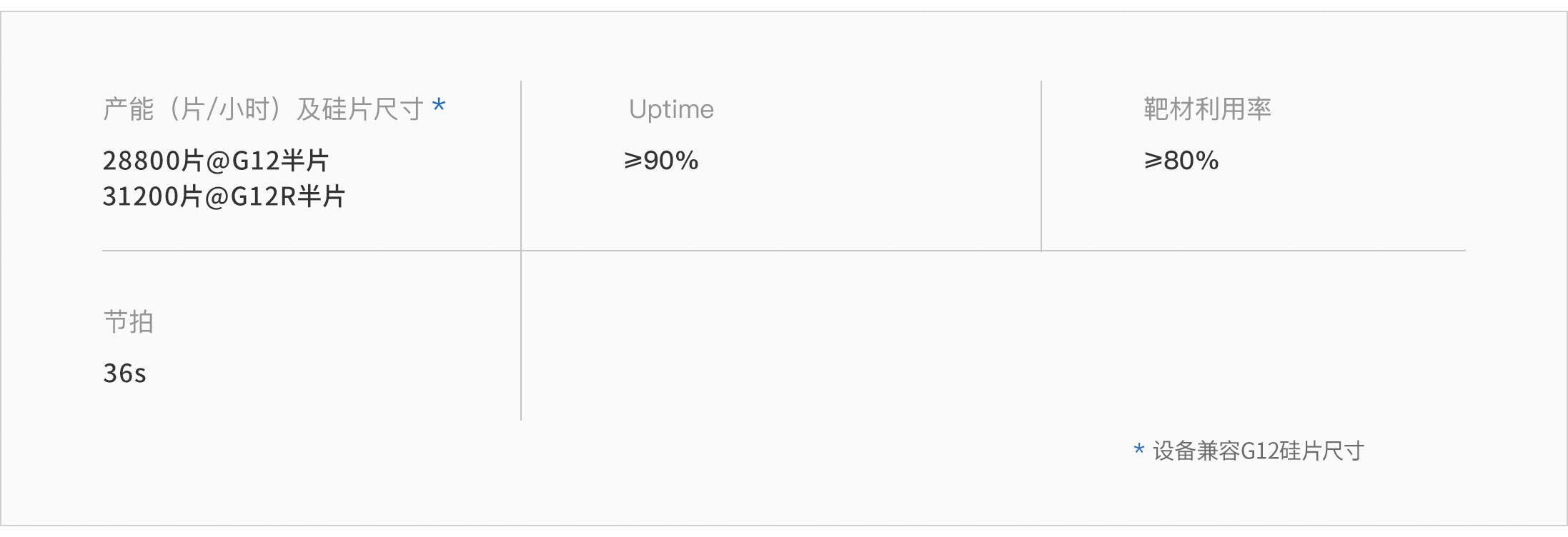

設備參數
設備優勢
-
單臺設備年產能高達約1.2GW
-
HJT 高效電池PVD鍍膜專用大尺寸、輕載荷、低熱膨脹系數、高平面度，高有效鍍膜面積不銹鋼載板設計
-
HJT高效電池大產能低碎片率的PVD腔體結構設計
-
強磁低溫高濺射率的PVD陰極結構設計
-
快速均勻的加熱單元設計
-
低薄膜不均勻性的PVD陰極腔體設計
-
在線PVD高速快節拍的高品質TCO薄膜鍍膜技術
-
全生命周期動態閉環控水系統

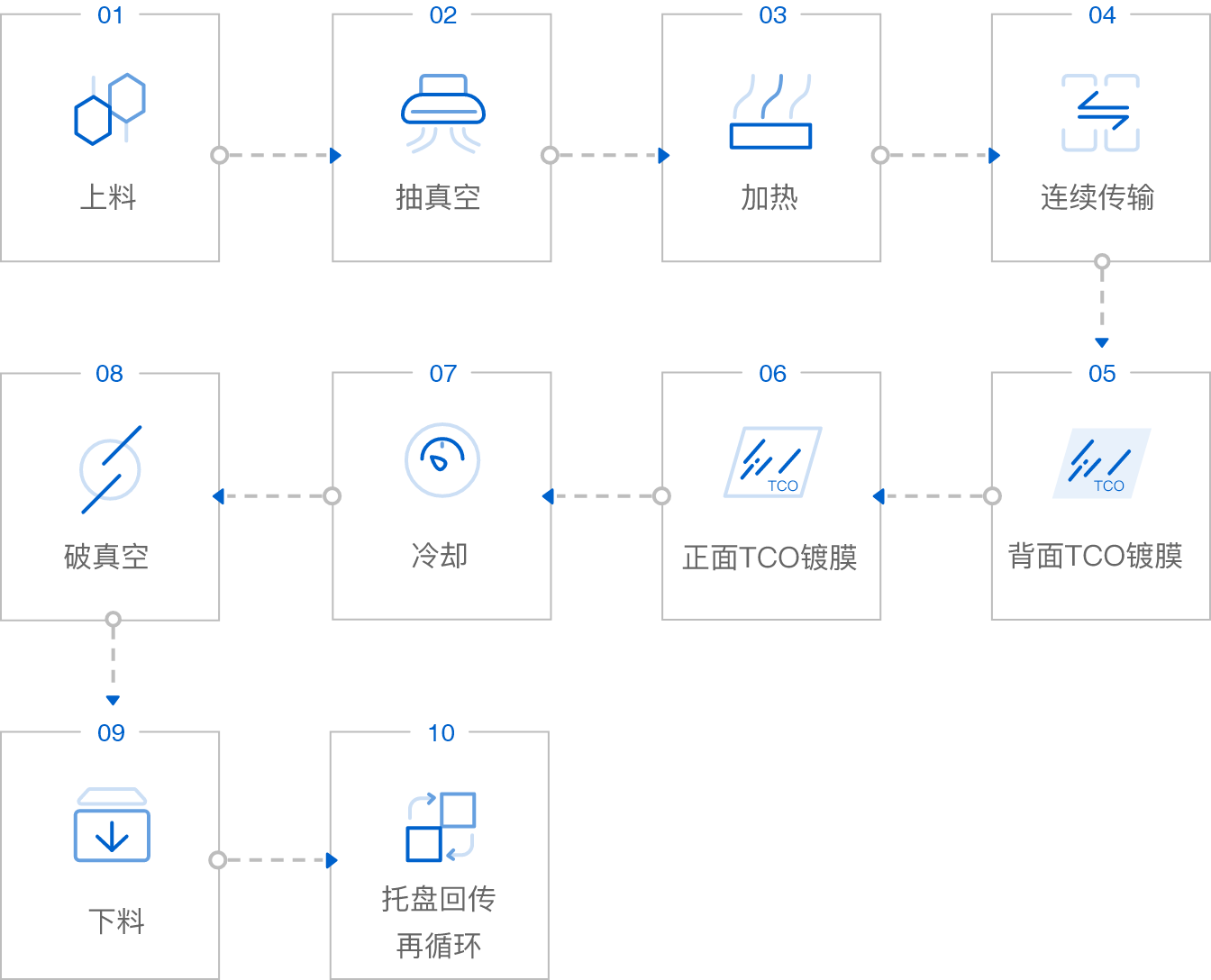

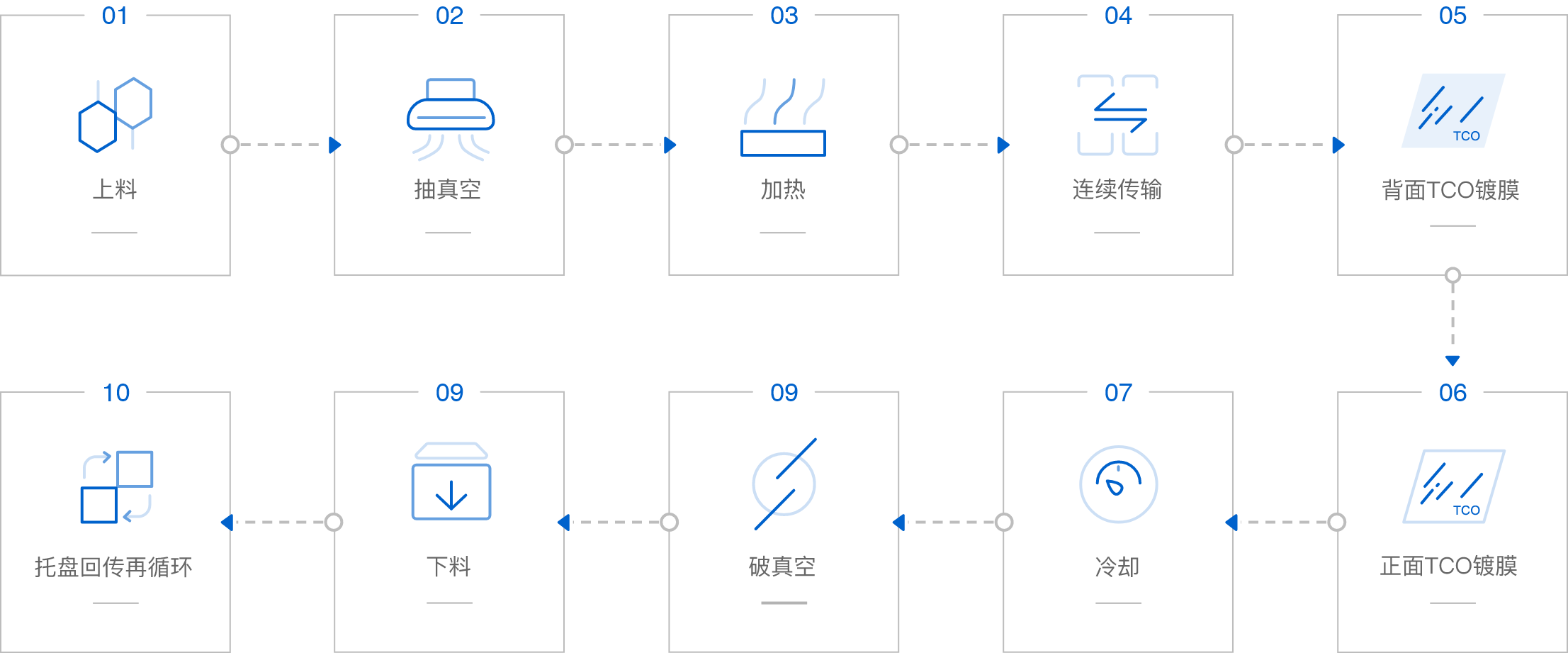

工藝流程
工序四：絲網印刷
+
異質結高效電池絲網印刷整線設備 MX-HDL
該套設備使用絲網印刷的方式在電池正背面印刷銀漿，形成金屬電極，并進行測試、固化光衰。

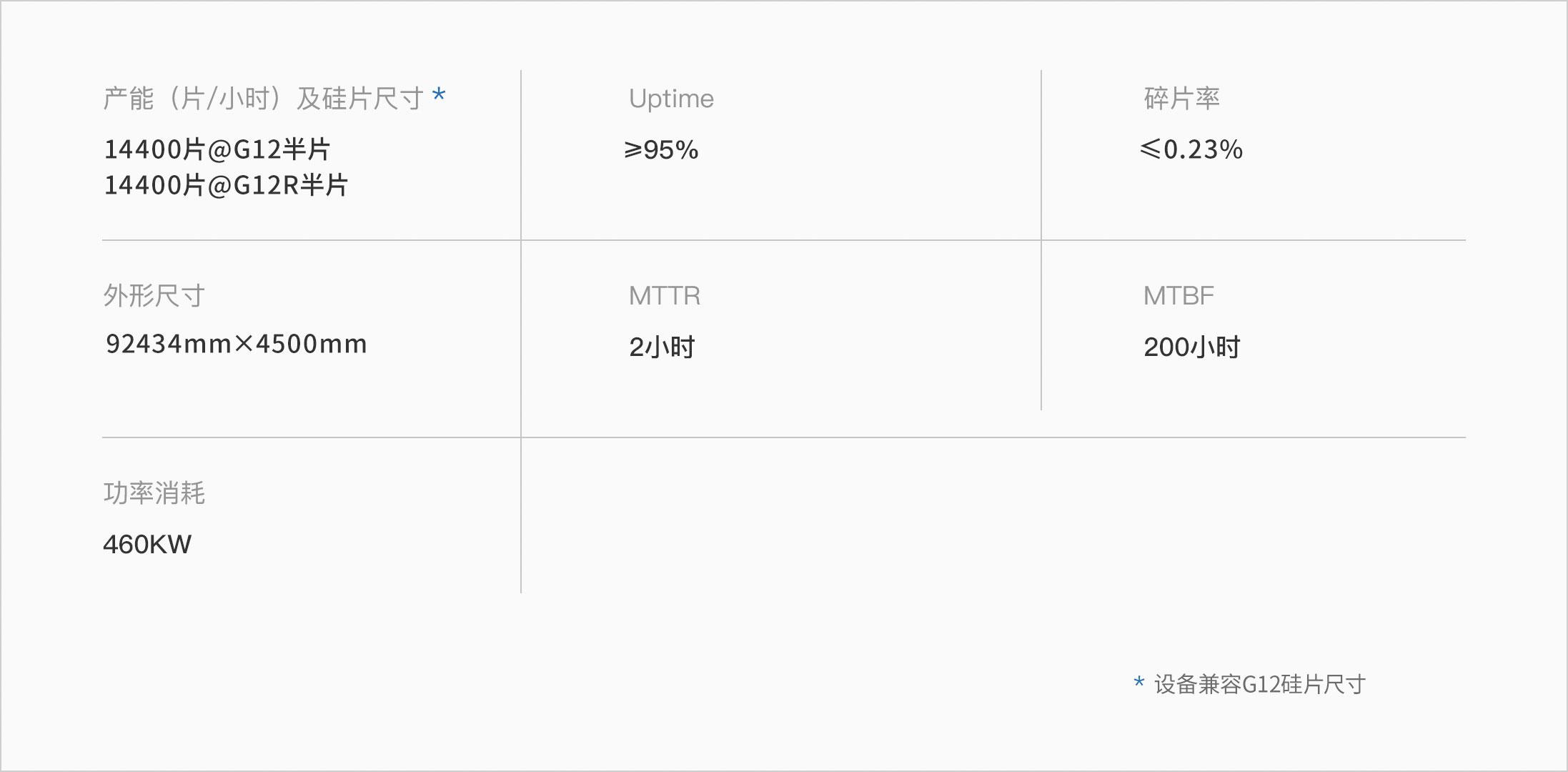

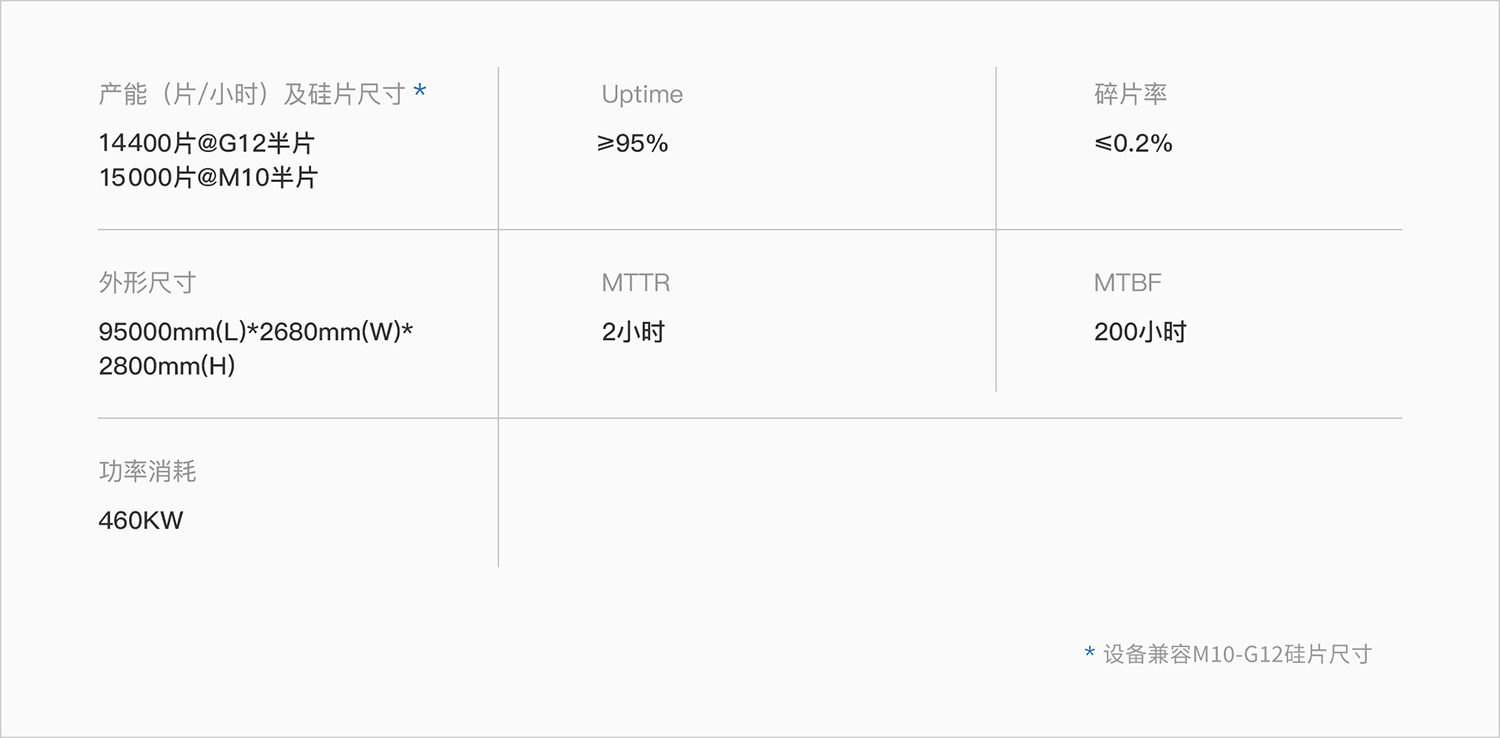

設備參數
設備優勢
-
兼容MES、UPS和RFID功能
-
高精度、大產量半片機臺
-
整線配置無人自動化
-
整線邁為自制，包括檢測設備

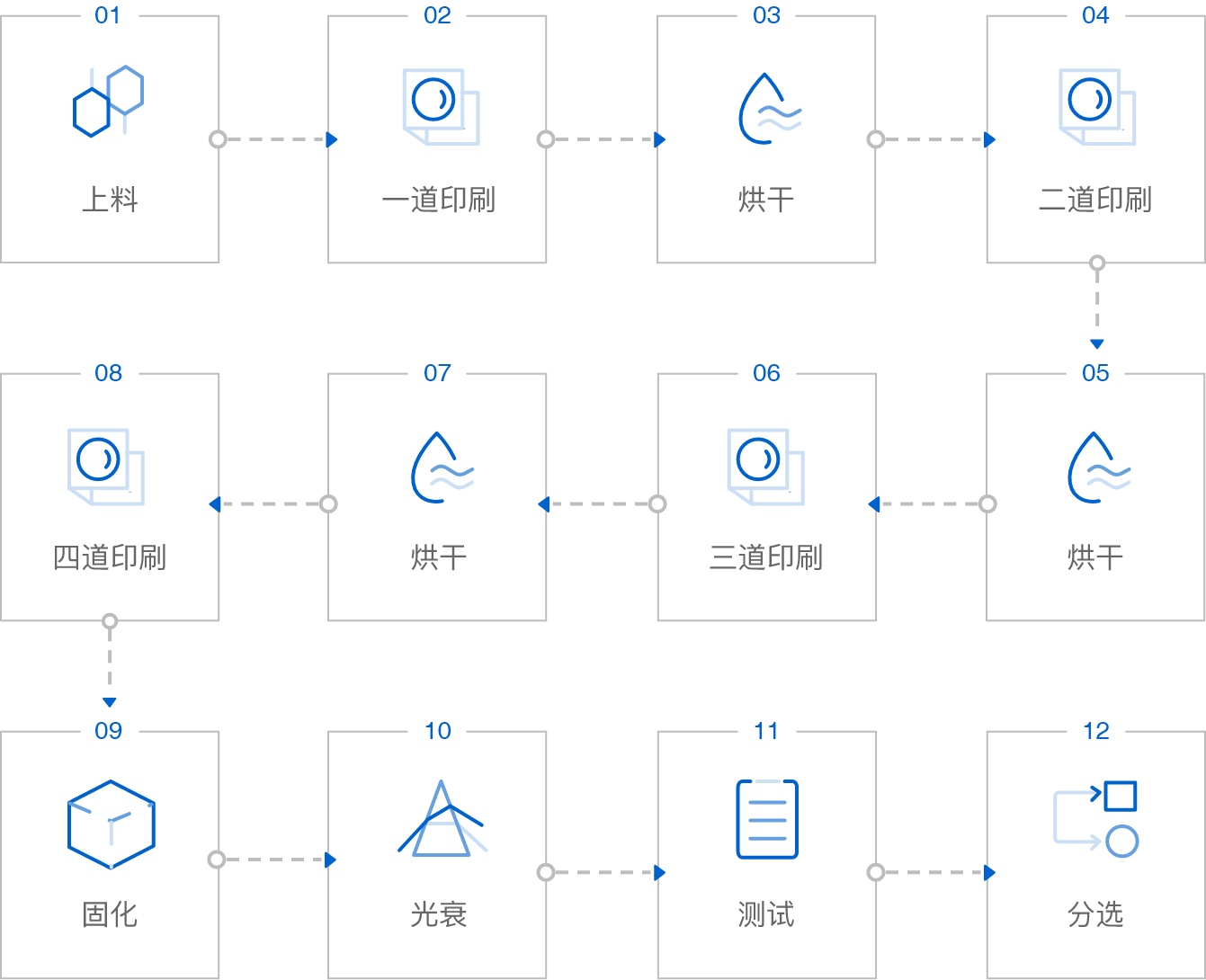

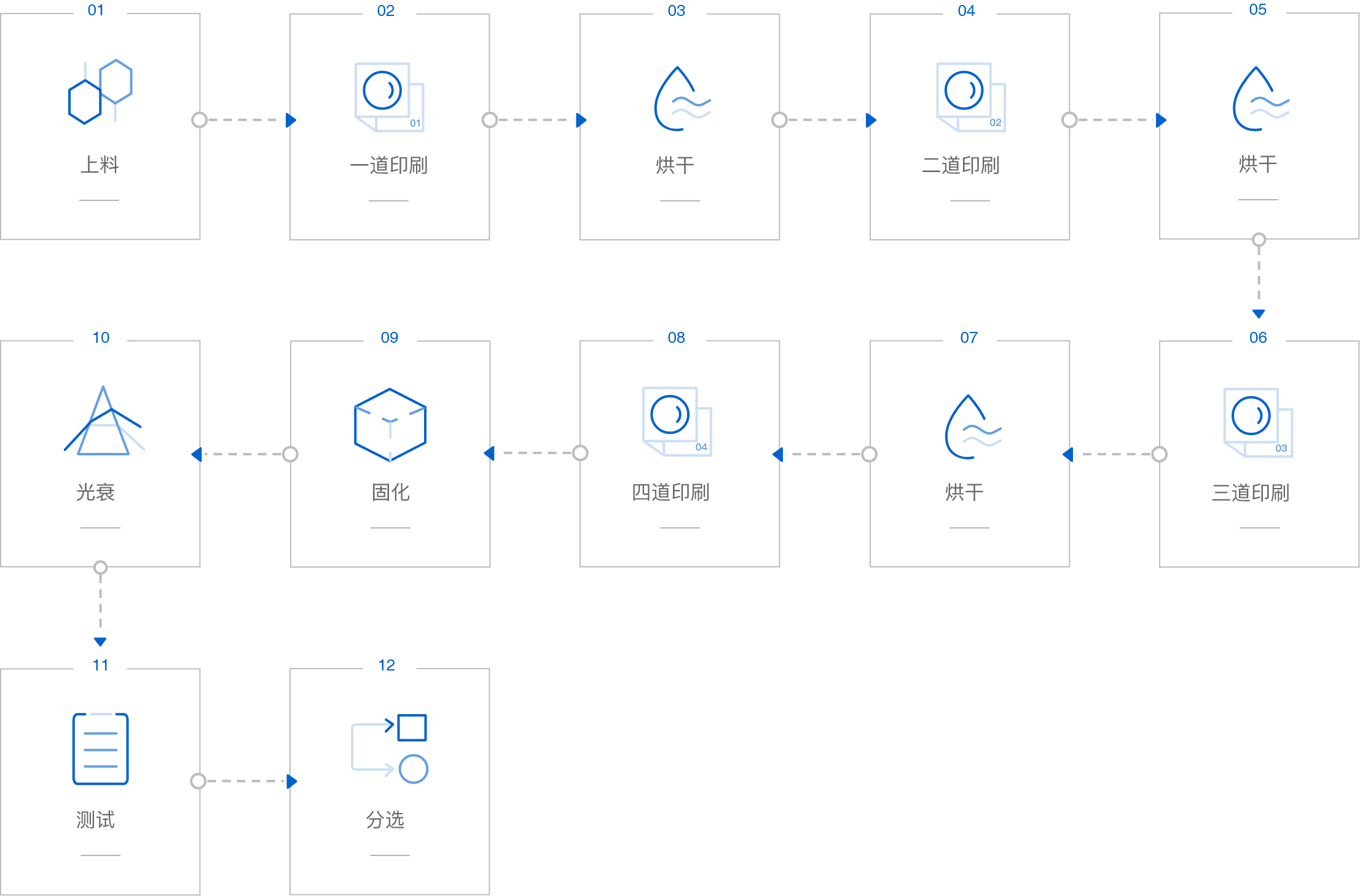

工藝流程
